안녕하세요! 자기 분말 검사(MPI) 분야의 공급업체로서 저는 상황이 보이는 것과 다를 수 있는 상황을 상당 부분 보아 왔습니다. 이 블로그에서는 MPI의 허위 표시 징후에 대해 자세히 알아보겠습니다. 이는 정확한 결과를 얻고 고객이 검사 데이터를 기반으로 올바른 결정을 내리는 데 매우 중요합니다.
자분말 검사란 무엇입니까?
먼저 MPI가 무엇인지 빠르게 살펴보겠습니다. 강자성 물질의 표면 및 표면 근처의 불연속성을 감지하는 데 사용되는 비파괴 검사 방법입니다. 우리는 자기장과 자성 입자를 사용하여 결함을 강조합니다. 균열이나 기타 불연속성이 있으면 자기장이 붕괴되고 자기 입자가 해당 영역 주위에 모여 눈에 보이는 표시를 형성합니다.
허위 표시가 중요한 이유
MPI의 잘못된 표시는 몇 가지 심각한 문제를 일으킬 수 있습니다. 이로 인해 불필요한 재작업이 발생하고 검사 시간과 비용이 추가되며 실제로는 상태가 좋은 부품이 거부되는 결과를 낳을 수도 있습니다. 반면, 잘못된 표시를 잘못 해석하여 실제 결함을 놓치는 것은 위험할 수 있으며, 특히 항공우주나 자동차와 같은 중요한 응용 분야에서는 더욱 그렇습니다.
허위 표시의 일반적인 징후
1. 자성입자 응집
가장 흔한 징후 중 하나는 자성 입자 응집입니다. 때로는 자성 입자가 서로 뭉쳐서 표시처럼 보이지만 실제로는 실제 결함과 관련이 없는 경우도 있습니다. 이는 몇 가지 이유로 발생할 수 있습니다. 자성 입자가 오래되었거나 부적절하게 보관된 경우 뭉칠 가능성이 더 높습니다. 또한 검사액이 오염되었거나 점도가 잘못된 경우 입자가 서로 달라붙는 현상이 발생할 수 있습니다.
2. 표면 거칠기
표면 거칠기는 잘못된 표시를 만들 수도 있습니다. 부품 표면이 너무 거칠면 자기장이 방해를 받아 결함이 있는 것처럼 보일 수 있습니다. 예를 들어, 매우 거친 공구로 부품을 가공한 경우 자성 입자를 끌어당기는 융기와 홈이 남아 균열처럼 보일 수 있습니다. 이런 경우에는 검사 전 표면을 최대한 깨끗이 하고 매끄럽게 하는 것이 중요합니다.
3. 자기 쓰기
자기 쓰기는 자기장이 부적절한 방식으로 적용되어 부품 표면에 흠집처럼 보이는 패턴이 남을 때 발생합니다. 이는 자화 전류가 너무 높거나 자기장이 너무 오랫동안 적용되는 경우 발생할 수 있습니다. 여기서 핵심은 검사할 부품의 재료와 크기에 따라 자화 매개변수가 올바르게 설정되었는지 확인하는 것입니다.
4. 가장자리 효과
부품의 가장자리로 인해 잘못된 표시가 발생할 수 있는 경우가 많습니다. 가장자리에는 자기장이 변하고 자성 입자가 쌓여 균열이 생긴 것처럼 보일 수 있습니다. 날카로운 모서리의 경우 특히 그렇습니다. 가장자리 효과를 줄이기 위해 가장자리를 베벨링하거나 보다 제어된 방식으로 자기장을 적용하는 등의 기술을 사용할 수 있습니다.
5. 이전 공정의 잔류 자성
부품에 이전 제조 공정에서 잔류 자성이 있는 경우 잘못된 표시가 발생할 수도 있습니다. 예를 들어, 용접이나 열처리 중에 부품이 자화되고 MPI 전에 잔류 자성이 제거되지 않으면 자기장이 교란되어 자성 입자가 비정상적인 패턴으로 모일 수 있습니다.
실제 결함과 허위 표시 구별
1. 육안검사
간단한 육안 검사로 많은 것을 알 수 있는 경우가 많습니다. 실제 결함은 일반적으로 잘 정의된 모양과 명확한 경계를 가지고 있습니다. 반면에 잘못된 표시는 더 불규칙하거나 번져 보일 수 있습니다. 예를 들어, 실제 균열은 일반적으로 길이를 따라 일정한 너비를 갖는 반면, 입자 응집으로 인한 잘못된 표시는 얼룩처럼 보일 수 있습니다.
2. 재검사
잘못된 표시가 의심되는 경우 부품을 다시 검사하는 것이 좋습니다. 때로는 단순히 부품을 청소하고 검사를 반복하면 혼란이 사라질 수 있습니다. 표시가 변경되는지 확인하기 위해 자화 매개변수를 약간 변경해 볼 수도 있습니다.
3. 유사 부품과의 비교
성공적으로 검사된 다른 유사한 부품이 있는 경우 의심되는 부품을 비교하는 것이 도움이 될 수 있습니다. 표시가 다른 좋은 부분에서 본 것과 일치하지 않으면 거짓일 가능성이 더 높습니다.
검증을 위한 기타 비파괴 검사 방법

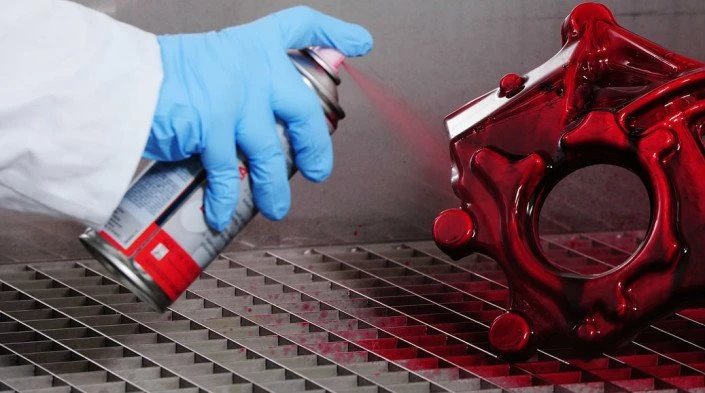

표시가 진짜인지 거짓인지 확실하지 않은 경우 다른 비파괴 테스트 방법을 사용하여 확인할 수 있습니다. 예를 들어,염료 침투 검사표면 개방 결함을 감지하는 데 사용할 수 있습니다. 표면에 유색 염료를 도포하여 균열에 스며드는 방식으로 작동합니다. 그런 다음 염료를 눈에 띄게 만들기 위해 현상액을 도포합니다.
초음파 결함 감지또 다른 옵션입니다. 고주파 음파를 사용하여 내부 결함을 감지합니다. 음파가 부품으로 전송되고 결함으로 인한 반사가 감지되어 분석됩니다.
X 레이 검사내부 및 숨겨진 결함을 탐지하는 데 적합합니다. X선을 부품에 통과시켜 내부 구조의 이미지를 생성하는 방식으로 작동합니다.
고객을 위한 정확한 검사의 중요성
자성 분말 검사 공급업체로서 우리는 정확한 검사 결과가 고객에게 얼마나 중요한지 잘 알고 있습니다. 제조, 건설, 운송과 같은 산업에서 부품의 무결성은 안전하고 효율적인 운영과 잠재적인 재해 사이의 차이를 의미할 수 있습니다. 잘못된 표시는 생산 일정을 방해하고 비용을 증가시키며 평판을 손상시킬 수 있습니다. 이것이 바로 우리가 고품질 MPI 서비스를 제공하고 고객이 결과를 이해할 수 있도록 돕기 위해 최선을 다하는 이유입니다.
이야기하자!
자기 분말 검사 서비스가 필요하거나 일반적으로 잘못된 표시 또는 MPI에 대해 궁금한 점이 있는 경우 주저하지 말고 문의하세요. 우리는 전문 지식을 제공하고 가장 정확하고 신뢰할 수 있는 검사 결과를 얻을 수 있도록 보장합니다. 소규모 프로젝트든 대규모 산업 운영이든 관계없이 당사는 귀하의 요구 사항을 충족할 수 있는 지식과 경험을 보유하고 있습니다.
참고자료
- ASNT(미국 비파괴 검사 협회) 핸드북, 3권: 자분 입자 검사
- ASTM(미국 재료 시험 협회) 자분 검사 표준
- 자기 분말 검사 프로젝트의 개인 경험 및 사례 연구.
